Top ausgestattet

Unser Maschinenpark

Metall- und Kunststoffverarbeitung

Maschinenlisten

Unser Maschinenpark deckt alle nötigen Metall- und Kunststoffverarbeitungstechniken ab, so können wir unseren Kunden schnell und leistungsstark Komplettlösungen anbieten – ohne auf Fremdfirmen oder Zulieferer angewiesen zu sein. So garantieren wir eine problemlose und schnelle Fertigung des gewünschten Auftrags.

Unsere Maschinenliste als PDF zum Download

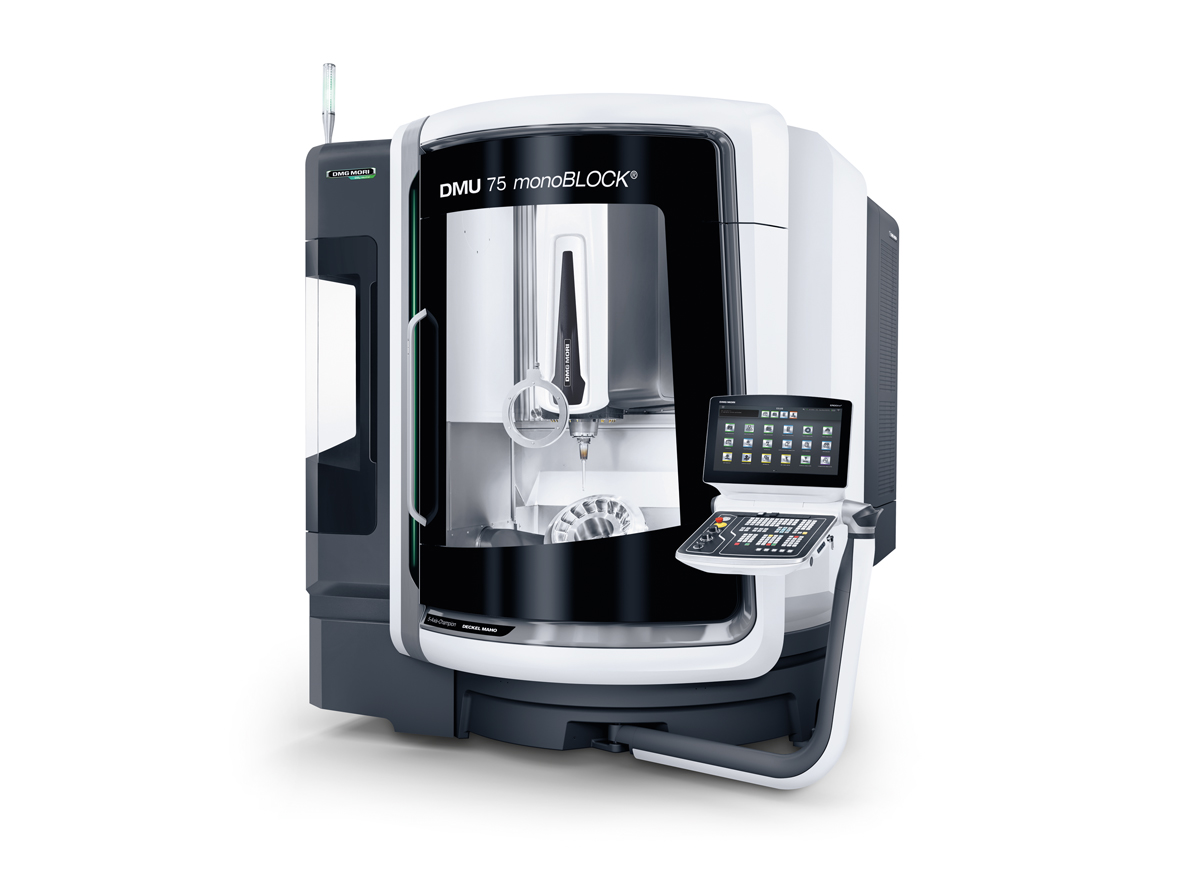

DMU 75 monoBLOCK

Hochdynamische-5-Achsen-Simultanbearbeitungszentrum mit CAD-CAM Schnittstelle Solid

Steuerung:

Celox X mit Heidenhain TN7
Achsen:

5 Achsen
Max. Verfahrweg:

X 750 mm / Y 650 mm / Z 560 mm
Spindelleistung:

20.000 U/min
Werkzeugmagazin:

120 Plätze
Innenkühlung:

IKZ 40 bar
Tastsystem:

Messtaster mit Toolkit zur Überprüfung und Korrektur kinematischer Genauigkeit

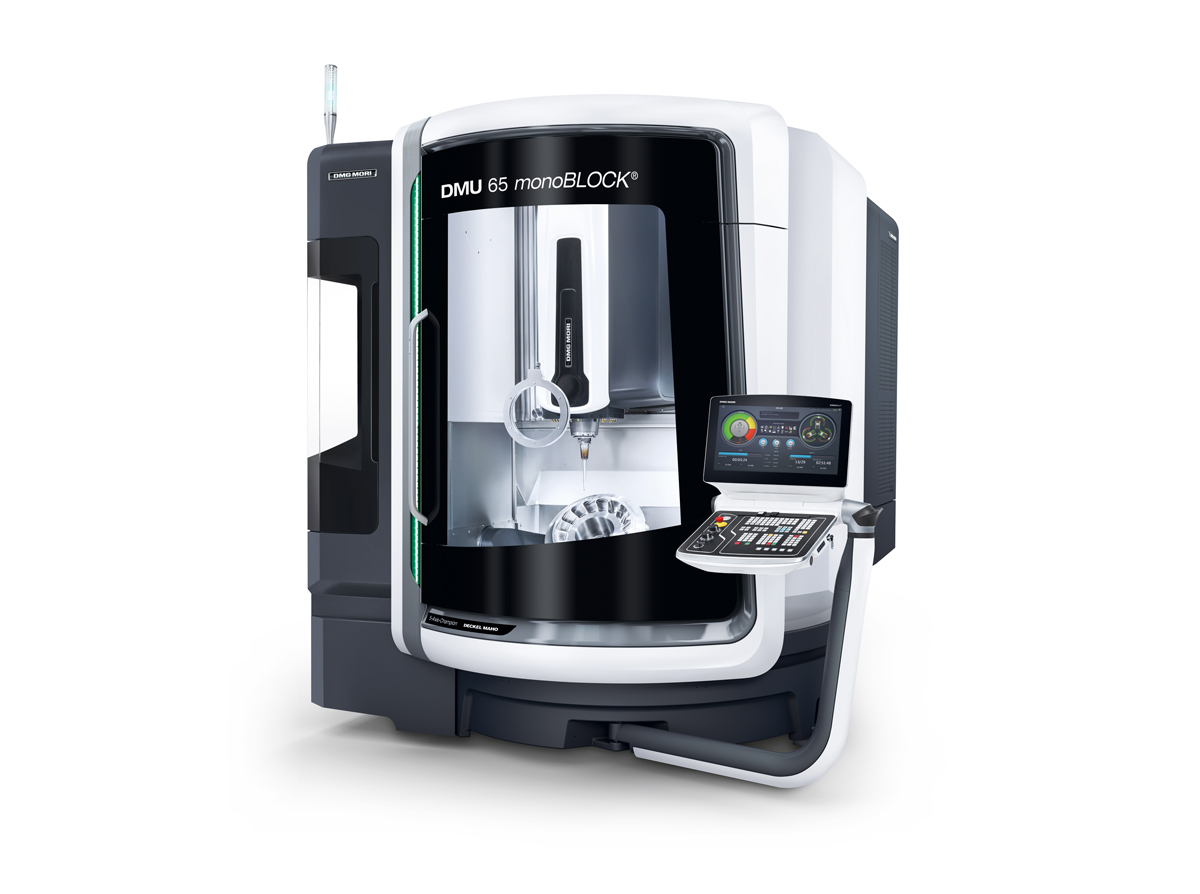

DMU 65 monoBLOCK

Hochdynamische-5-Achsen-Simultanbearbeitungszentrum mit CAD-CAM Schnittstelle Solid

Achsen:

5 Achsen mit Tandemdrive Antrieb
Max. Verfahrweg:

X 735 mm / Y 650 mm / Z 560 mm
Spindelleistung:

18.000 U/min
Werkzeugmagazin:

90 Plätze
Innenkühlung:

IKZ 40 bar
Tastsystem:

Messtaster mit Toolkit zur Überprüfung und Korrektur kinematischer Genauigkeit

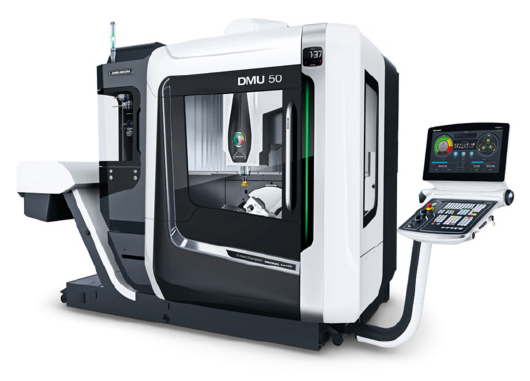

DMU 50 3RD

Universal-5-Achsen-Simultanbearbeitungszentrum
Mit CAD-CAM Schnittstelle Solid

Max. Verfahrweg:

X 650 mm / Y 520 mm / Z 475mm
Schwenkbereich:

-35° bis +110° mit direkter Meßsystem
B- und C-Achse und Ebentransformation
Spindelleistung:

speedMaster Motorspindel 35 kW
Spindelumdrehung:

15.000 U/min
Werkzeugmagazin:

60 Plätze
Innenkühlung:

IKZ 40 bar
Tastsystem:

Messtaster HH460 mit Toolkit zur Überprüfung und
Korrektur kinematischen Genauigkeit
Steuerung:

Heidenhain TNC 640

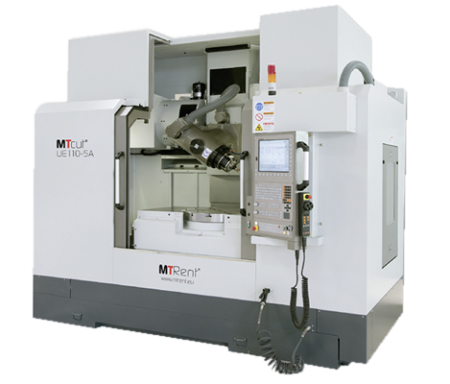

MTCUT UE110-5A

Universal-5-Achs-Simultanbearbeitungszentrum mit 3D-Bahnsteuerung und Vernetzung mit CAD-CAM System

Max. Verfahrweg:

X 1.100 mm / Y 610 mm / Z 610 mm mit integriertem Rundtisch Ø 610 mm
B-Achse:

+30 bis -120 Grad
C-Achse:

0 bis 360 Grad
Maschinentisch:

1.100 x 610 mm
Spindelleistung:

29 kW
Max. Drehmoment:

160 Nm
Spindelumdrehung:

14.000 U/min
Werkzeugwechsler:

40-fach mit Doppelarmgreifer
Innenkühlung:

IKZ 40 bar
Tastgerät:

Infrarot-3D mit Heidenhain TS460
Steuerung:

Heidenhein iTNC 530 smart T.NC Software

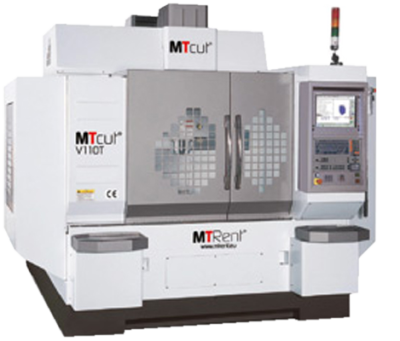

MTCUT V110 TH

3-Achs-Vertikal-Bearbeitungszentrum mit 3D-Bahnsteuerung und Vernetzung mit CAD-CAM System

Max. Verfahrweg:

X 1.100 mm / Y 610 mm / Z 610 mm
Maschinentisch:

1.250 x 610 mm
Antriebsleistung:

29 kW
Drehzahl:

10.000 U/min
Werkzeugwechsler:

30-fach mit Doppelarmgreifer mit Innenkühlungvoreinrichtung
Tastgerät:

Infrarot-3D Messsystem Heidenhain
Steuerung:

Heidenhein iTNC 530 smart T.NC Software

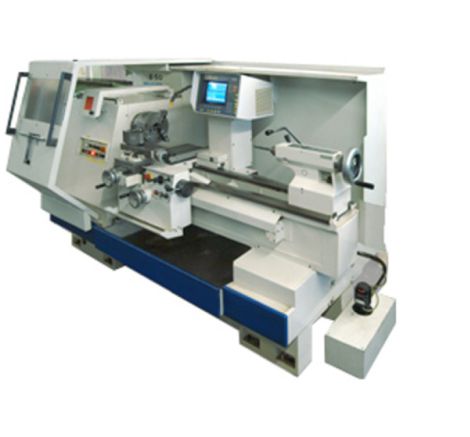

WEILER E 50/1

Zyklengesteuerte NC-Universal-Drehmaschine

Spindelbohrung:

Ø 63 mm
Drehdurchmesser:

bis Ø 250 mm
Drehlänge:

max. 1.000 mm
Steuerung:

NC-Siemens Sinumerik 805

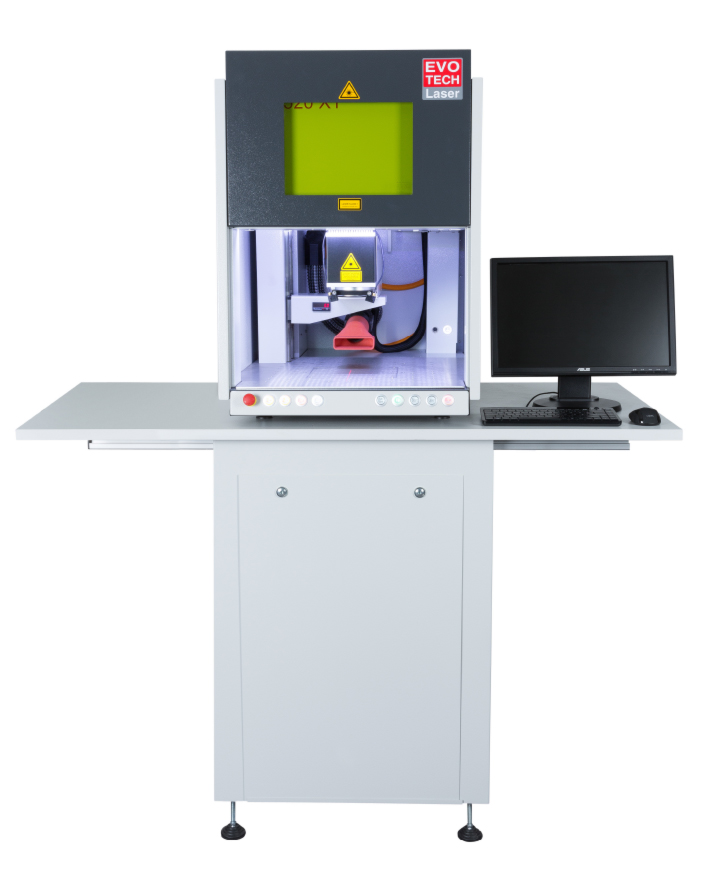

FASER-LASERBESCHRIFTUNG

Hochqualitative und flexible Bauteilebeschriftung

Arbeitsraum:

Breite 535 mm / Tiefe 830 mm / Höhe 320 mm
Werkstücke in der Größe DIN A4 können sowohl plan als auch hochkant komplett beschriftet werden. Laserkopf: Faserlaser 20 Watt
Formate:

Vektorformat: dxf, plt
Rasterformat: bmp, jpg
Sonderzeichen:

Seriennummern, Data-Matrix Code, QR-Code, Barcode, Excel-Tabellenanbindung

Anwendungsbeispiele bzw. Materialien:

Einsatzstähle, Chromstähle, Vergütungsstähle, Werkzeugstähle, Hartmetalle, usw.: unabhängig von der Oberflächenbehandlung (gehärtet, brüniert, oxidiert, vernickelt, verzinkt, chromatiert, TiN-beschichtet, lackiert)
Aluminium: Natur, beschichtet, eloxiert
Messing, Edelstähle, Graphit, sowie Laserfolien und Holz
Lasergeeignete Kunststoffe:
POM-ELS, POM-C, PA 6, PA6.6GF, PE1000, PEEK, PVC, Carbon bedingt geeignet

--- Weiße Kunststoffe nicht möglich ---

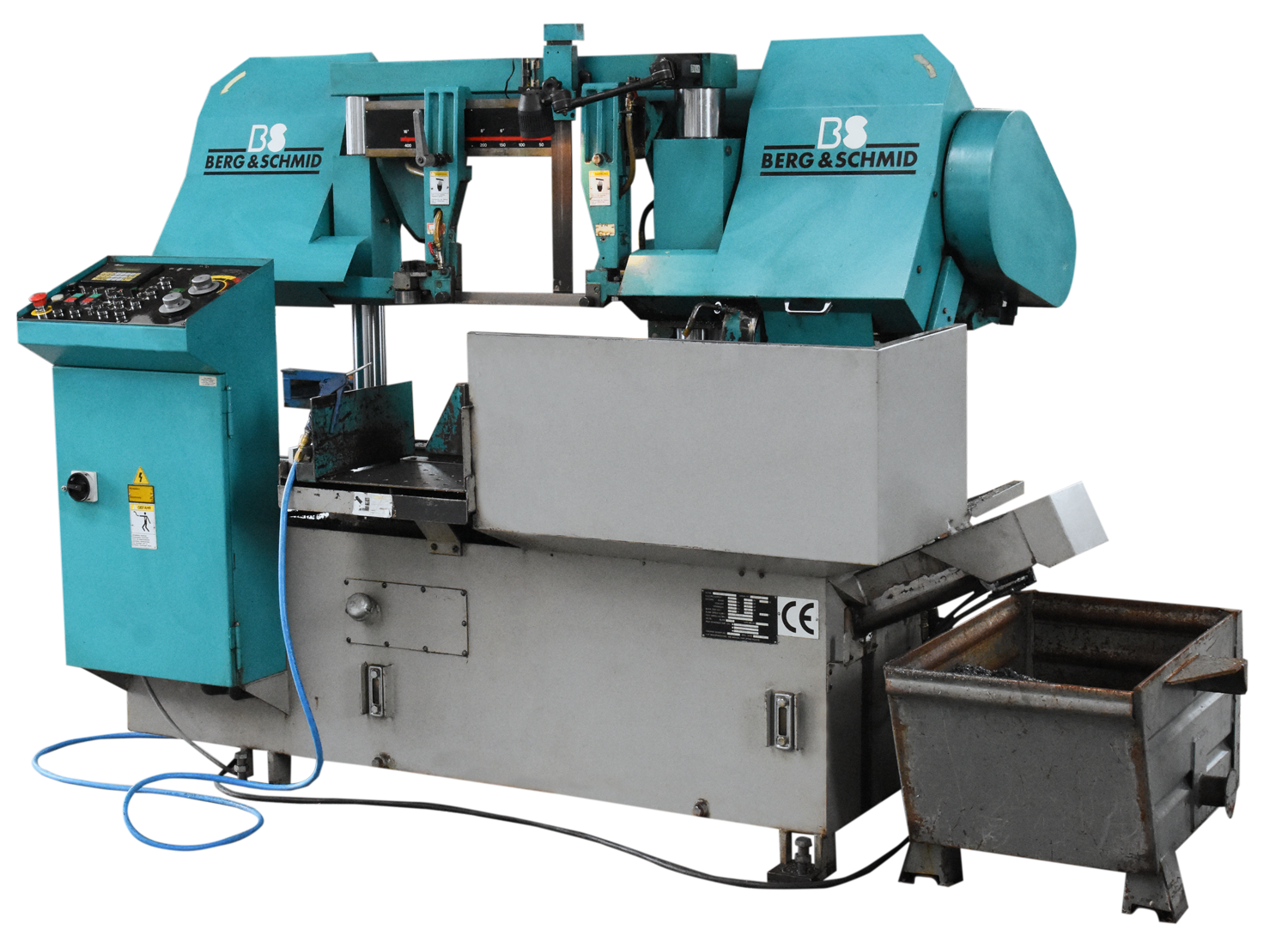

Bandsägeautomat Berg & Schmid

Sägebreite:

400 mm
Sägehöhe:

300 mm

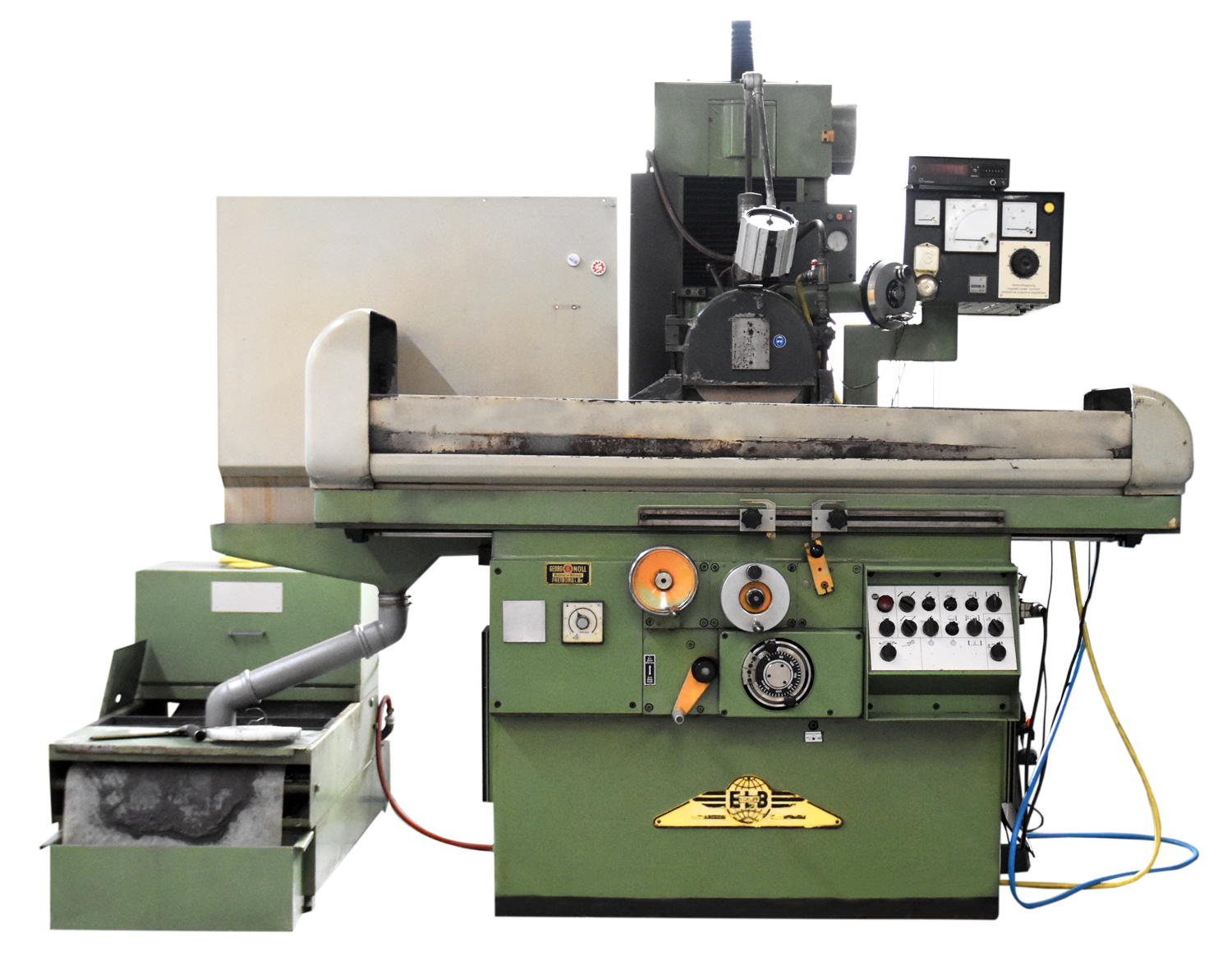

Flachschleifmaschine ELB

Schleiflänge:

400 mm
Schleifbreite:

300 mm
Schleifhöhe:

200 mm
